1. 概述

對于不同電壓等級的電力系統，其中性點的接地方式是不同的，根據我國國情，我國6~66KV 配電系統中主要采用小電流接地運行方式。為了有效防止系統弧光接地，消除接地故障，提高供電質量，按照國家對過電壓保護設計規范新規程規定，電網電容電流超過 10A 時， 均應安裝消弧線圈裝置。由于中性點經消弧線圈接地的電力系統接地電流小，其對附近的通信干擾小也是這種接地方式的一個優點。

以前我國電網普遍采用手動調匝式消弧線圈，由于不能實時監測電網的電容電流，其主要缺陷表現在以下兩個方面：

（1） 調節不方便，需要裝置退出運行才能進行調節。

（2） 判斷困難，無法對系統運行狀態做出準確判斷，因此很難保證失諧度和中性點位移電壓滿足要求。

我公司所研制生產的 ZYXH-II 調匝式消弧線圈裝置，該成套裝置采用標準的工業級計算機系統，大屏幕觸摸液晶屏，全漢字顯示。具有運行穩定可靠、顯示直觀、操作方便，抗干擾能力強等特點，同時系統具有完善的參數設置及信息查詢功能。該系統克服了以前各消弧線圈裝置調節范圍小的缺陷，能夠進行全面調節。

該裝置采用殘流增量法和有功功率法等先進算法，對高壓接地線路進行選線，選線準確、迅速。

本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型 廠礦企業的變配電站，適用電壓等級 6～66KV，是老式消弧線圈理想的更新?lián)Q代產品，同時也是新建變電站接地補償及選線裝置的首選配套產品。

2. 產品特點

（1） 控制器采用工業級計算機平臺，運行穩定可靠。

（2） 采用大屏幕觸摸液晶全中文顯示，參數顯示、設置及查詢方便直觀。

（3） 調節準確、速度快，且調節范圍寬，可在 0～100%額定電流全范圍調節。

（4） 內嵌高壓接地選線模塊，采用殘流增量法及有功功率法等，使選線快速準確。

（5） 設有 RS232、RS485 及 IEC61850 通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。

（6） 可實現單相接地故障的聲光控報警功能。

（7） 設有標準打印機，可實現數據打印，接地信息打印。

（8） 具有一控二功能，可實現一臺控制器控制兩套消弧線圈成套裝置。

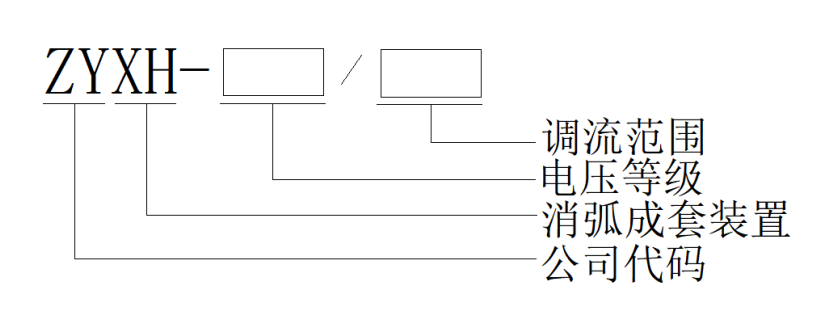

3. 產品型號說明

4. 性能指標

（1） 電壓等級：6kV~66kV。

（2） 母線段數：兩段。

（3） 電容電流測量誤差：小于 2%。

（4） 調檔時間：小于 20ms。

（5） 接地殘流：小于 5A。

（6） 控制器電源：交流 220V，額定頻率：50Hz；直流 220V/110V，額定頻率：50Hz。

（7） 控制器適用環境: 溫度：-10℃~+45℃；濕度：小于 95%。

（8） 選線路數：8~42 路。

（9） 通訊接口：RS232/RS485。
